Système de préparation de solution clé en main 3000L avec réservoir SS316L (conformité aux BPF, intégration complète du processus)
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CHONGYANG |
| Certification: | ISO,CE |
| Numéro de modèle: | CY-SPS-500L |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Exporter la boîte en bois standard |
| Délai de livraison: | 15 jours |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | 100 ensembles/mois |
|
Détail Infomation |
|||
| Capacité: | 300L / 500L / 1000L / 2000L / 3000L / Personnalisé | Matériel: | SS316L (pièces en contact avec le produit), SS304 (cadre) |
|---|---|---|---|
| Finition de surface: | Ra interne ≤0,4 μm, externe mat/poli | Système de contrôle: | Contrôle automatique PLC avec écran tactile (Siemens/Schneider en option) |
| Fonction: | Veste de mélange, de chauffage et de refroidissement, système de nettoyage CIP/SIP | Application: | Pharma / Biopharma / Cosmétique / Industrie Agroalimentaire |
Description de produit

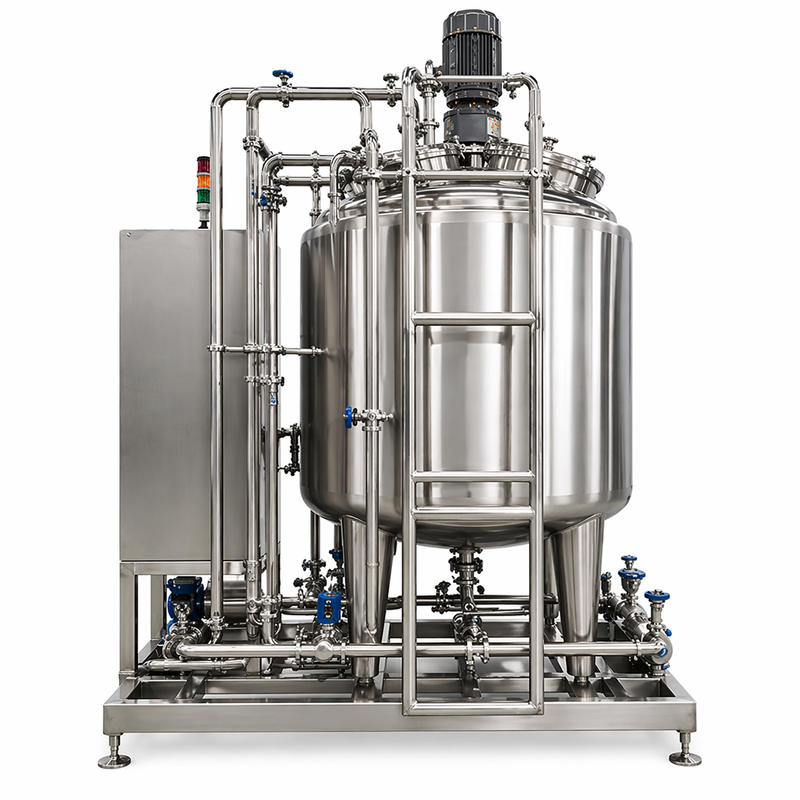

Système de préparation de solution clé en main 3000L avec réservoir SS316L
Introduction
LeSystème de préparation de solution clé en main de 3 000 Lest conçu pour la préparation de liquides à grande échelle avec une intégration complète des processus, une construction hygiénique SS316L, un contrôle automatique et un nettoyage et une stérilisation centralisés.
Le système combine le dosage, le mélange, la circulation, le chauffage, le refroidissement, la filtration, le stockage, le CIP, le SIP et la distribution des matières premières en une seule solution d'ingénierie coordonnée.
De la conception initiale du processus et de la fabrication des équipements jusqu'à l'assistance à l'installation et à la mise en service, l'approche clé en main réduit les interfaces de projet, améliore l'efficacité de l'exécution et prend en charge une production stable à long terme.
Présentation du produit
Le système de préparation de solutions clé en main de 3 000 L est une plate-forme de traitement intégrée conçue pour la formulation de liquides en grands lots, le mélange, le contrôle de la température, la filtration, le stockage, le nettoyage, la stérilisation et la distribution de produits.
Les composants en contact avec le produit sont fabriqués à partir deAcier inoxydable SS316L, tandis que les structures externes et les pièces sans contact peuvent être fabriquées à partir de SS304.
Le système peut prendre en charge à la fois la production par lots et le fonctionnement semi-continu. Le dosage automatisé et les séquences de processus contrôlées par PLC contribuent à réduire les interventions manuelles et à améliorer la répétabilité.
Sa conception modulaire montée sur patins simplifie l'assemblage en usine, les tests FAT, l'expédition, l'installation, la mise en service et la maintenance future.
Secteurs d'application
Processus de production
Le flux de processus suivant montre les principales étapes d’un système de préparation de solution clé en main typique de 3 000 L.
L'eau et les matières premières sont introduites via le système de dosage automatisé. L'agitateur et la boucle de circulation maintiennent un mélange uniforme, tandis que la chemise contrôle la température du processus. Après filtration, le produit est transféré vers le stockage et la distribution. Les systèmes CIP et SIP intégrés prennent en charge le nettoyage et la stérilisation automatiques de l'équipement de traitement et de la tuyauterie.
Caractéristiques et avantages
Ingénierie, fabrication, tests, assistance à l'installation et mise en service.
Construction hygiénique pour le traitement des liquides de haute pureté.
Combine le dosage, le mélange, la circulation, la filtration, le stockage, le CIP et le SIP.
Contrôle automatique centralisé, alarmes, recettes et surveillance des processus.
Prend en charge le nettoyage et la stérilisation automatiques du système.
Fournit une gestion contrôlée de la température des lots.
Convient à la production par lots et semi-continue de gros volumes.
Simplifie l'assemblage, les tests FAT, le transport et l'installation sur site.
Spécifications techniques
| Article | Spécification |
|---|---|
| Capacité nominale | 3000L |
| Matériel de contact avec le produit | SS316L |
| Matériau externe | SS304 |
| Finition de la surface interne | Ra ≤ 0,8 µm ; Ra ≤ 0,6 ou 0,4 μm en option |
| Type de mélange | Agitateur sanitaire sur plan |
| Vitesse de mélange | 0–60 tr/min, réglable |
| Chauffage / Refroidissement | Réservoir gainé |
| Système de contrôle | Automate entièrement automatique avec IHM à écran tactile |
| Système de nettoyage | CIP intégré |
| Système de stérilisation | SIP intégré, soumis aux exigences des services publics et des processus |
| Pression de service | 0–0,3 MPa, sous réserve de la conception finale du récipient |
| Température de conception | -10°C à 120°C |
| Alimentation | 380 V, 50/60 Hz, personnalisable |
| Installation | Installation sur skis / modulaire |
| Base de conception | Conception hygiénique orientée GMP et gestion de la qualité ISO |
Les spécifications finales dépendent des propriétés du produit, de la viscosité, de la précision du dosage, du temps de mélange, de la température du processus, du degré de filtration, de la méthode de nettoyage, de la méthode de stérilisation et de l'URS du client.
Configuration standard
| Composant | Description |
|---|---|
| Réservoir de mélange | Cuve SS316L 3000L avec trou d'homme sanitaire et raccords process |
| Agitateur | Mélangeur à vitesse variable monté sur le dessus |
| Système de dosage | Alimentation automatisée en eau et en matières premières |
| Système de veste | Veste chauffante et rafraîchissante |
| Panneau de contrôle | API, IHM à écran tactile, alarmes, recettes et verrouillages |
| Système CIP | Unité de nettoyage automatique avec système de circulation et de retour |
| Système SIP | Disposition de stérilisation à la vapeur selon les exigences du processus |
| Vannes | Vannes sanitaires à membrane, manuelles ou pneumatiques |
| Tuyauterie | Tuyauterie hygiénique SS316L avec disposition vidable |
| Pompes | Pompes sanitaires de circulation, de transfert et CIP |
| Unité de filtration | Filtration sur cartouche ou membrane selon les exigences du produit |
| Instrumentation | Instruments de température, de pression, de niveau, de débit et de cellule de charge en option |
| Patin et cadre | Structure de support intégrée en acier inoxydable |
Portée du projet clé en main
Configurations facultatives
Applications de projet typiques
Un système clé en main de 3 000 L a amélioré l'efficacité de la production en intégrant le dosage, le mélange, la filtration, le stockage et le nettoyage dans un seul processus automatisé.
L'intégration complète du processus réduit les opérations manuelles, améliore la répétabilité des lots et prend en charge une qualité de produit stable.
Normes de conception et documentation
- Principes de conception hygiénique orientés BPF
- Fabrication de gestion de la qualité ISO 9001
- Construction en contact avec le produit SS316L
- Robinetterie sanitaire et tuyauterie vidable
- Certificats de matériaux et enregistrements de finition de surface
- Dossiers de soudage, de passivation et de tests de pression
- Documentation facultative DQ, IQ, OQ et FAT
- Prise en charge facultative de la documentation orientée FDA et OMS
Foire aux questions
Le champ d'application peut inclure la conception de processus, la fabrication d'équipements, l'intégration de skids, la programmation d'automates, le FAT, les conseils d'installation, la mise en service, la formation et la documentation.
Oui. Le système peut être équipé d'un API et d'un contrôle HMI à écran tactile pour le dosage, le mélange, le chauffage, le refroidissement, la filtration, le CIP, le SIP, les alarmes et les recettes.
Oui. La capacité, la structure du réservoir, la méthode de mélange, la filtration, l'automatisation, le nettoyage, la stérilisation et la disposition des canalisations peuvent être personnalisées en fonction du processus.
Les systèmes CIP et SIP intégrés peuvent être inclus, mais la configuration finale dépend des exigences du produit, des utilitaires disponibles et de la stratégie de nettoyage et de stérilisation requise.
Oui. Des conseils d'installation à distance ou sur site, une mise en service, une formation des opérateurs et une assistance technique après-vente peuvent être fournis.
Pourquoi choisir l'eau Chongyang ?
EAU DE CHONGYANGfournit des systèmes de préparation de liquides personnalisés, des systèmes de mélange, des réservoirs sanitaires, des systèmes CIP/SIP, des systèmes de stockage et de distribution, ainsi que des skids de processus complets clé en main.
Vous recherchez un système complet de préparation de solution clé en main de 3 000 L ?
Partagez votre type de produit, la capacité du lot, la viscosité, le processus de mélange, les exigences de dosage, les conditions de chauffage et de refroidissement, le niveau de filtration, la stratégie CIP/SIP, les utilitaires et les exigences d'automatisation avec notre équipe d'ingénierie.
CHONGYANG WATER peut préparer une conception de processus personnalisée, une configuration d'équipement, un P&ID, une disposition, une proposition technique et un devis commercial pour votre projet.
